Signální rekordér TEXVIK 4230 - úprava nové generace SW (odstranění nedostatků)

30.01.2013 | aktualizováno 23.01.2014 11:05:00 21 6947x

Obsah článku:

Úvod

Stará verze softwaru (4175) byla nyní vylepšena, odstraněny nedostatky a nyní je uvolněna verze nová "4230" v tomto článku ke stažení zdarma, je o mnoho detailů a funkcionalit lepší, což znatelně zrychluje práci na vozidle. Abyste se rychleji orientovali, budeme v tomto článku neustále doplňovat návod na to, jak s funkcemi zacházet, aby šla práce pěkně od ruky...

Níže umístěné odkazy (tzv. "link") na jednotlivé instalace spustí stahování verze pro každý typ přístroje a všechny jazykové verze. Obsahem každého souboru je vždy jeden univerální instalační program. Jak pro 32-ti bitovou tak pro 64-ti bitovou aplikaci.

Zde jsou jednotlivé instalace pro všechny nabízené produkty (Pokud nepoužíváte TEXVIK, funguje tato verze programu jako prohlížeč pro všechny hardwarové verze TEXVIK (DS, MS, MSL), ale i Autoskop II a III a lze s nimi otevírat všechny soubory ve formátu "mwf" ať už se jedná o staší verze programu nebo ty nejnovější. Pokud si myslíte, že budete chtít používat občas i starou verzi, žádný problém, na počítači je možné používat obě verze nejadnou tím, že si program nainstalujtete do jiného adresáře než máte staší verzi, kterou chcete uchovat:





Instalace pro česko-anglickou verzi (32a 64 bit)

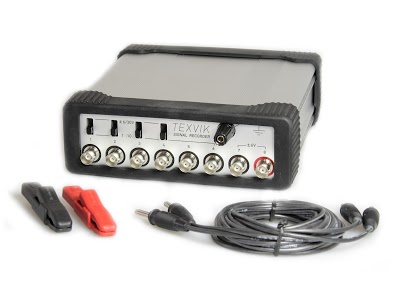

 TEKVIK DS 4230_CZ (Autoskop III)







Instalace pro česko-aglickou verzi (32a 64 bit)

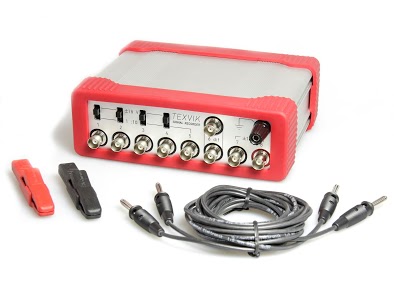

TEXVIK MS 4230_CZ (Autoskop II)









Instalace pro česko-anglickou verzi (32a 64 bit)

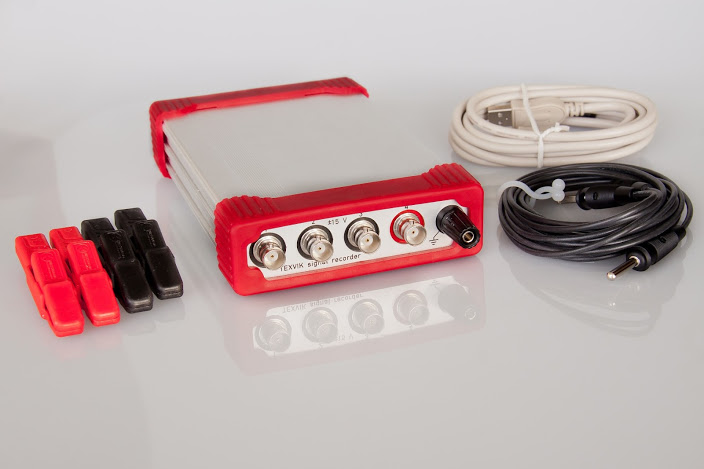

TEXVIK MSL 4230_CZ







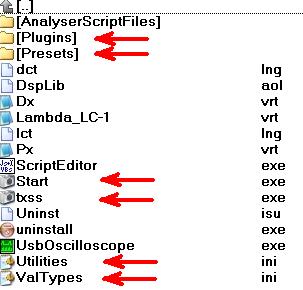

Důležité upozornění: Instalační program se Vás bude ptát, zda chcete při přeinstalaci provést zcela novou instalaci se smazáním původních přednastavení. Abyste se nespletli a nevymazali si pro Vás důležitá přednastavení, prosím zálohujte si všechny soubory v adresáři, ve kterém je ve Vašem počítači umístěn program TEXVIK!





Verze TEXVIK 4230 je novou softwarovou generací, která díky zcela nové platformě nabízí kromě nových funkcionalit i široké možnosti pro vložené moduly (plugin) a vychytávky, které všeobecně zjednodušují a zrychlují ovládání. Možnost využití automatických nastavení jakož i jejich 100% manuální přizpůsobení se nechá uložit do přednastavení a při příštím použití jsou na jedno kliknutí k dispozici.

Filosofie sjednocení a zjednodušení ovládacích prvků přineslo mnoho výhod, např. tykové, že se obrazovka ovládá intuitivněji, že se dá interaktivně přizpůsobit uživateli a že práce s ním se stává ještě rychlejší než v předchozích verzích. Nová generace softwaru TEXVIK je kompatibilní se všemi staršími generacemi souborů i přístrojů. I po instalaci verze 4230 je tedy možné pracovat nadále se všemi soubory "mwf" pocházejících ze všech starších verzí a nový software lze použít na jakkoliv starý přístroj TEXVIK.

Mezi nejvýraznější zlepšení patří vedle veškerých nastavení kanálů sjednocených do jedné kanálové lišty je kombinovaná volba rychlosti nahrávání do souboru, s jakou pracuje vzorkování záznamu. Dvěma kliknutími myši je pak možné odstartovat záznam v požadované kvalitě či délce připravovaného záznamu.
Do lišty nástrojů byly také sjednoceny prvky ovládání časové osy a všech možných kombinací trigrování. Tím že je nyní vše na jednom jediném místě, získává přístroj, pro který si tento software nyní může každý stáhnout zdarma, na jednoduchosti i přesto, že v programu přibylo mnoho nových funkčních tlačítek. Tlačítka jsou po najetí kurzoru myší doplněna o interaktivní "informační návěstí" (žluté "praporky"), které ve zkratce vysvětlují jejich funkci.
Nový software, se kterým je možné pracovat jako s plnohodnotným prohlížečem i bez napojeného přístroje, a tedy studovat všechny na našem diagnostickém portálu www.fcd.eu umístěné soubory (přes 800 záznamů z nejrůznějších analýz motorů, ABS, komfortní elektroniky atd.), je ke stažení zdarma zde nahoře.
Nová generace urychluje analýzy, šetří čas autoopravny a především umožňuje širokou škálu uživatelsky definovaných přednastavení pro individuelní značky a typy vozidel.
FCD.eu team bude v tomto článku, ale zejména v rubrice Diskrétní podpory TEXVIK zde na portálu postupně vytvářet nadstavbu k uživatelskému návodu tak, aby přístroje TEXVIK využil každý uživatel na 100%.

Obslužná plocha verze 4230 - úvodní obrazovka (1467/1)

Cílem nové verze bylo vedle nových funkcionalit i vylepšení dosavadních funkcí a hlavně sjednocení ovládání s možnost provádět operace a procedury bez nutného zavírání podoken. Ovládání je věcí zvyku a ačkoliv se Vám bude zdát, jako mně na začátku, že je software složitější, věřte mi že si velmi rychle zvyknete a budete spokojeni, jak jde práce od ruky.


A hned jedna novinka: Po prvním spuštění softwaru se Vás dialogové okno zeptá, zda si nechcete určit ve Vašem počítači nějaký určitý adresář, kam se budou záznamy ukládat, pokud je zrovna neuložíte někam jinam. Tuto funkci uvítají úplně všichni, kteří s uložením souboru momentálně spěchají a nazvou si ho dočasně provizorně třeba jen jedním písmenem, aby si ho později v klidu prostudovali a uložili tam, kde jej chtějí mít.

Tlačítko "Poslední režim"...pod volbou UP (Uživatelské Přednastavení) (1467/2)

...tahle vychytávka Vám hodně pomůže s časem. Po prvním "naladění" můžete záznam opakovat v předchozím nastavení. V seznamu přednastavení jsme však shromáždili volby pro všechna Vaše interaktivní přednastavení, takže co si zde uložíte, na to můžete kliknout a už vše běží podle Vaší režie..

Výběr pod tlačítkem "Start zařízení"... (1467/3)

...používejte málo, nebo jen při prvním spouštění když se zařízením začínáte!


Tato volba totiž nabízí automatické přednastavení všech kanálů na odpovídající napěťový rozsah, který je v době spuštění "na sondách", takže pokud spustíte zařízení před nastartováním motoru, pak se může stát (a taky stane, což Vás někdy může naštvat), že se všechny kanály nastaví automaticky na 20mV !


Milé toto nastavení může být, když chcete za chodu motoru vidět pěkně všechny signály v optimálním rozlišení rozprostřeny na celé obrazovce, to pak ano, ale mějte na paměti, že pokud budete toto tlačítko používat, budete nahrávat v té nejrychlejší možné vzorkovací rychlosti, což Vás bude stát desítky až stovky MB na disku!!!


Náš tip: Proto si raději hned nějakých pár přednastavení uložte (stačí dvě, tři) a sahejte pro ně při spouštení do přednastavení a ne sem!

Kontrola a nastavení rychlosti vzorkování/délky záznamu před nahráváním (1467/4)

Nejdůležitější nastavení najdete hned pod první volbou. Pokud po stisknutí tlačítka "Start zařízení" necháte tuhle volbu nezměněnou, pak budete nahrávat v nevyšší rychlosti v ohromném, tom nejvyšším rozlišení. POkud nahráváte CAN zprávy na datové sběrnici, pak je nahrávejte jen pár vteřin, protože Vám záznam obsadí strašně moc paměti.


Pokud budete chtít nahrávat motorové signály, zvolte asi tak střed výběru. Já volím asi těch 25kHz a dělám s tím asi tak 20 minut a vidím jakž takž signály zapalování, vstřiků, ale i v pěkně dlouhém úseku regulaci lambdasondy, ze které byste v nejrychleším módu 1.25MHz nic neměli.

Přednastavení napěťových rozsahů u jednotlivých kanálů (1467/5)

.. je sice různé dle napojeného přístroje (zda je napojen DS, MS nebo MSL software rozpozná), ale pokud použijete tlačítko "Start zařízení", je přednastavení kanálů na nejvyšší rozlišení a přesnost a to u vozidla s 12V napětím nebude stačit.


Proto si u kanálů, u kterých to jde, nastavete a uložte pod názvem např. "Normal" takové nastavení, jaké je nejpoužívanější a to je těch 30Vx1 co vidíte na obrázku. Poslední dva kanály (sedmý a osmý) jdou nastavit na maximum na 6Vx1; 6Vx10; 6Vx100 a 6Vx1000. Pokud nastavíte jedno z těchto nastavení, bude se Vám objevovat napětí v různých zmenšeních, ale na tyto kanály nenahrajete žádný signál, co bude vyšší než 6V, protože to tyto vstupy 7 a 8 vůbec neumí. Tyto vstupy jsou předurčeny pro velmi citlivé signály v řádech Voltů až miliVoltů.

Spouštění a zastavení záznamu na pevný disk počítače (1467/6)

Tlačítko, kdysi červené barvy a nečitelné, zda je smačknuté nebo ne, se na Vaše četné připomínky přestěhovalo z horní lišty do levého ovládacího panelu a má podobu širokého tlačítka, na kterém po stiskuntí je aktivovaná poloha rozeznatelná tím, že se namísto nápisu "Start/Stop nahrávání" objeví stopky s časomírou, které odměřují přesnou dobu záznamu.


Uložení záznamu se provádí již jako obvykle v horní liště 2. tlačítkem zleva se symbolem klasické "modré diskety".

Ovládací prvky pro pohyb v časové ose (1467/7)

V levém panelu pod blokem s jednotlivými kanály se nacházejí pěkně pod sebou tlačítka pro trigrování, pro pohyb v časové ose, pro polohování kurzorů "A" a "B" a konečně tlačítko pro měření úhlů.

Volba všech parametrů pro nastavení jednotlivých signálů (1467/8)

Ovládací lišta pro nastavení jednotlivých kanálů doznala největších změn. Je tu několik voleb navíc, které si prostudujte sami, spoustu jich budete jistě znát, některáé z nich potřebují hlubšího vysvětlení, kterému se budeme jistě věnovat zde na portálu FCD.eu v diskrétní podpůrné rubrice "Centrální technická podpora" pod volbou "PODPORA PRODUKTŮ" zde v levém panelu.

Jedna z úprav - ZPĚT NA PŮVODNÍ ZOBRAZENÍ (1467/13)

Nový software má jednu nádhernou funkci navíc. Mnozí z nás jsme proklínali software, když jsme ťukli na tlačítko "automatické nastavení rozsahů kanálů" (červeně orámováno). V tu chvíli se přenastavili kanály automaticky a když se nám touto funkcí přenastavily rozsahy tak, že jsme neviděli, co jsme chtěli, lze zcela vpravo tlačítkem "ZPĚT" (taková ta ohnutá modrá šipka) vrátit původní nastavení před změnou nastavení rozsahů.

Takže tímto tlačítkem můžeme nastavení klidně vyzkoušet jedno nebo druhé, jakékoliv jde vždy tímto tlačítkem "ZPĚT" vrátit na původní nastavení, takže nemusíme pracně kanál po kanálu nastavovat ručně, což zabere minimálně dvě až tři minuty a dost velkou pozornost.

Soubory ke stažení

  • rar
    Sbalená přednastavení pro 4-kovou verzi (rozbalit a nakopírovat rovnou do adresáře TEXVIKU) (1467/10).rar
    Stáhnout soubor
