EGR rozsvěcí kontrolku emisí

30.09.2013 | aktualizováno 07.10.2013 21:32:01 0 11702x

Informace o vozidle

VIN:	TMBJY46Y564454327
Výrobce:	Skoda
Model:	Fabia
Rok výroby:	2006
Kód motoru:	1.2 12V
Typ motoru:	BME
Výkon (kW):	47 kW
Převodovka:	Manuální
Palivo:	Benzín
Najeto:	84 451 km

R-CODE

během jízdy
[17811 - P1403] EGR Control Circuit Range sporadic performance
[17851 - P1443] EGR Valve Position sensor (B) Circuit : LOW
[P0407] EGR Valve Position sensor (B) Circuit : LOW

trvalá závada
sporadická závada

Doposud provedeno bez úspěchu

Vyčištěno vyústění EGR vedení spalin do sání (nebylo tolik zaneseno kondenzátem).

Závěr

VOZIDLO JSEM NEOPRAVOVAL

Závada na potenciometru (zarušený signál). Oprava musí být provedena výměnou celého EGR ventilu.

Obrázky, fotografie a soubory

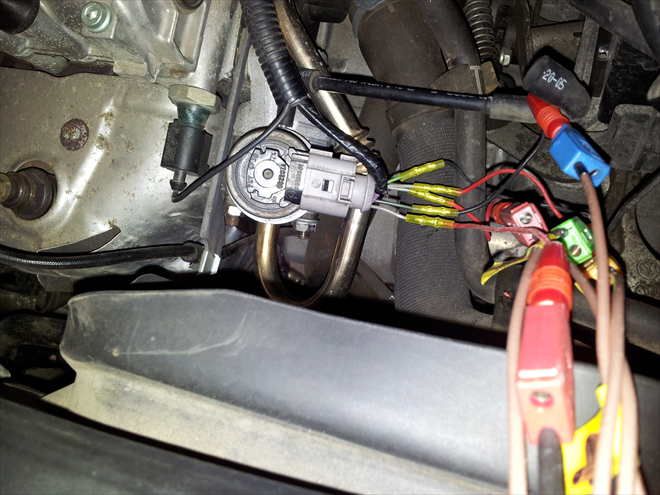

EGR ventil se snímačem polohy (5743/1)

Měření všech vedení při testu akčních členů za tepla a pak i za studena.

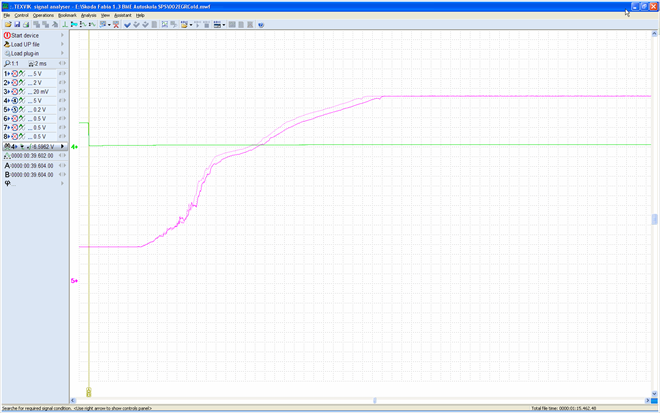

EGR - test akčních členů (5743/2)

Barvy resp.čísla kanálů kanálů:
4 = Ovládání EGR
5 = Potenciometr EGR
Záznam pořízený při: Test akčních členů
Popis obsahu obrázku: Nejen že má potenciometr zarušení na začátku dráhy, ale s teplotou se mění i doba přestavění od dorazu k dorazu. Vadný EGR ventil.

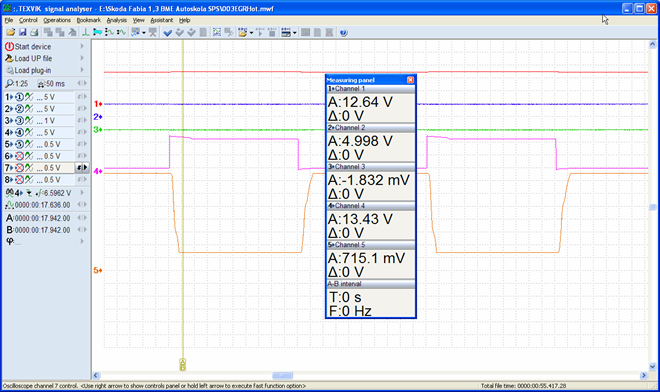

Ověření všech elektrických vstupů a výstupů pod zátěží (5743/3)

Barvy resp.čísla kanálů kanálů:
1 červená = napájení EGR
2 modrá = referenční napětí 5V EGR
3 zelená = kostra EGR
4 fialová = ovládací kontakt EGR cívky
5 oranžová = signál potenciometru EGR

Záznam pořízený při: Test akčních členů EGR - teplý motor.
Popis obsahu obrázku:
Při zatěžování cyklickým testem jsou všechna ostatní napětí stabilní bez výpadků či zarušení.

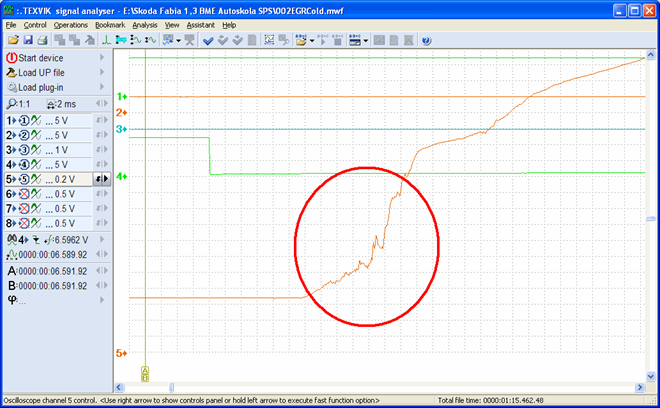

Dynamické rušení na potenciometru za studena (5743/4)

Za studena je rušení horší...

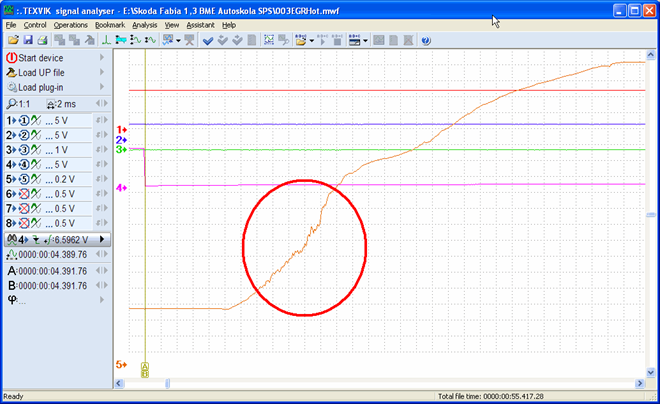

Dynamické rušení na potenciometru za tepla (5743/5)

..za tepla je rušení o malinko lepší než za studena, proto se chybové hlášení ozývá jen sporadicky a ne stále.

Soubory ke stažení

mwf

EGR - chladný motor - defektní signál - TEXVIK soubor ke stažení (5743/6).mwf Barvy resp.čísla kanálů kanálů:
1 = 12V
2 = referenční napětí 5V
3 = kostra
4 = ovládací signál motoru EGR
5 = signál potenciometru
Záznam pořízený při: Test akčních členů při vychladlém motoru
Popis obsahu obrázku:
Za chladnějšího motoru se na signálu potenciometru objevuje silé zarušení dráhy potenciometru.
