Vzorové oscilogramy řízení motoru Škoda Octavia 1,6 AVU

20.10.2005 0 23346x

Informace o vozidle

VIN:
Výrobce:	Skoda
Model:	Octavia
Rok výroby:	2002
Kód motoru:	1.6 MPI
Typ motoru:	AVU
Výkon (kW):	75 kW
Převodovka:	Manuální
Palivo:	Benzín
Najeto:	0 km

R-CODE

paměť závad nečtena
nelze se spojit / asi chyba auta

během jízdy
[0]

trvalá závada
sporadická závada

Doposud provedeno bez úspěchu

Nic

Závěr

VOZIDLO JSEM NEOPRAVOVAL

Porovnejte se signály na Vámi diagnostikovaném vozidle a analyzujte s námi pomocí rychlé diagnostické pomoci Quickhelp.

Obrázky, fotografie a soubory

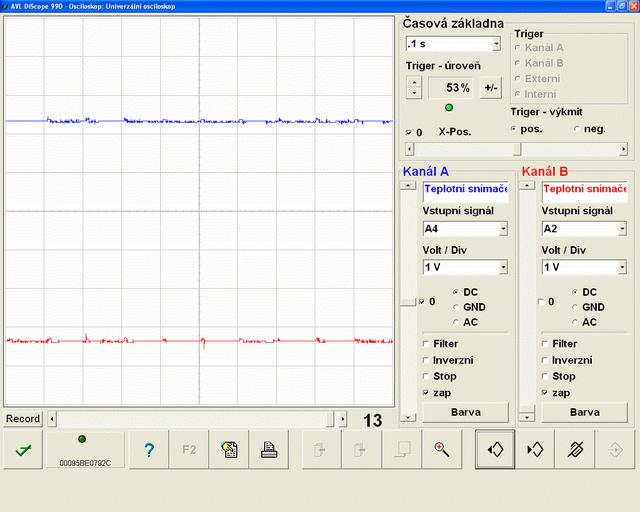

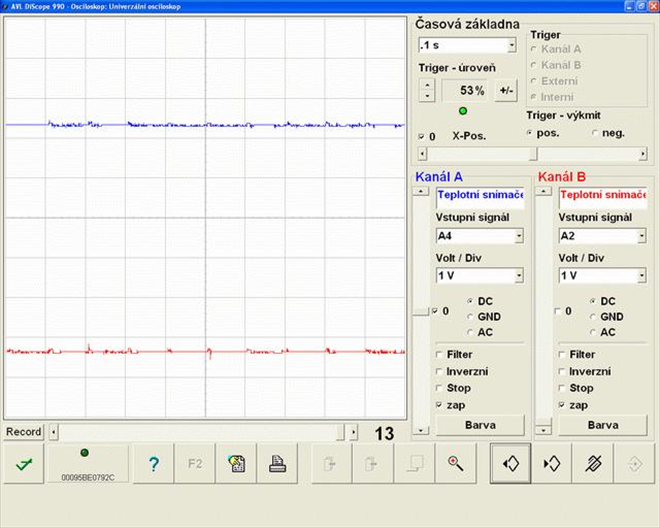

teploty (874/1)

Oscilogram je pouze ilustrativní.

Účel testu/při projevu: Ověření hodnot teplotních informací pro tvorbu směsi / vysoká spotřeba, špatné teplé nebo studené starty, vysoké volnoběžné otáčky, úchylky z adaptace tvorby směsi, nestandardní vlastnosti motoru poři jízdě, volnoběhu a startech, adekvátní chybové hlášení.
Napojení osciloskopu pro test snímače teploty (napojeno na snímači) :
CH.1 - signál snímače (proti zápornému pólu akumulátoru)
CH.2 - ukostření snímače (proti zápornému pólu akumulátoru)
Provedení testu :
Vychladlý motor, zaznamenat celý průběh až do ohřátí motoru (90°C)
Vzorové hodnoty napětí na snímačích:
20°C
chl. kapalina - 2,3 V
vzduch - 1,6 V
30°C
chl. kapalina - 1,45 V
vzduch - 1,25 V
40°C
chl. kapalina - 1,25 V
50°C
chl. kapalina - 1,1 V
60°C
chl. kapalina - 0,9 V
70°C
chl. kapalina - 0,8 V
80°C
chl. kapalina - 0,55 V
90°C
chl. kapalina - 0,4 V

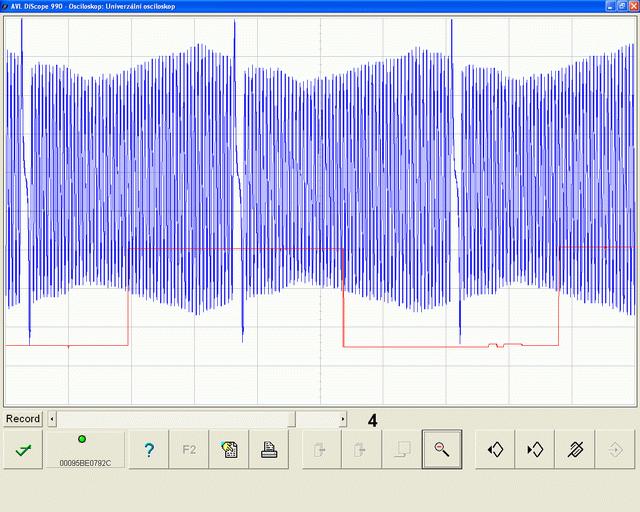

klika,vačka - přehled (874/2)

modrá - klikový hřídel
červená - vačkový hřídel

Účel testu/při projevu: Ověření synchronizace klikového a vačkového hřídele (zjištění přeskočeného nebo nesprávně nastaveného řemene ventilového rozvodu), funkce snímačů / špatné teplé nebo studené starty, nesprávné volnoběžné otáčky, nestandardní vlastnosti motoru při jízdě, volnoběhu a startech, adekvátní chybové hlášení.
Napojení osciloskopu na Ř.J. :
CH.1 - signál snímače kliky (induktivní typ - proti druhému pinu snímače, Hallův typ - proti zápornému pólu aku)
CH.2 - signál snímače vačky (induktivní typ - proti druhému pinu snímače, Hallův typ - proti zápornému pólu aku)
Provedení testu :
Startování, popř. volnoběh nebo zátěž pro test případného přestavování vačky

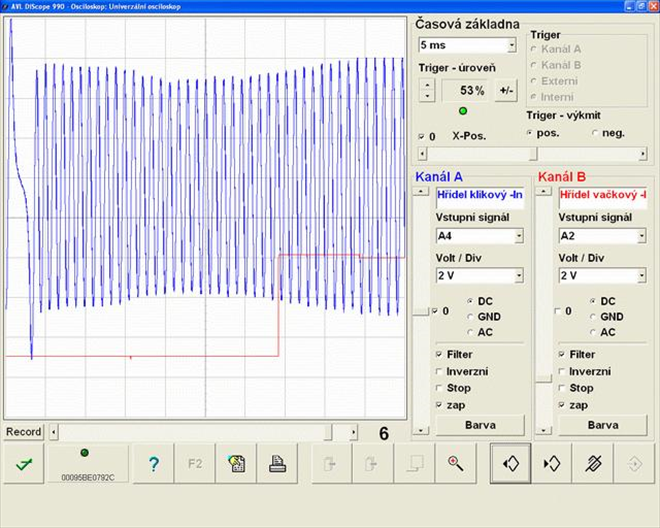

klika vačka - detail, rozvody (874/4)

modrá - klikový hřídel
červená - vačkový hřídel
vzestupná hrana na vačce protíná 29tý zub na klice

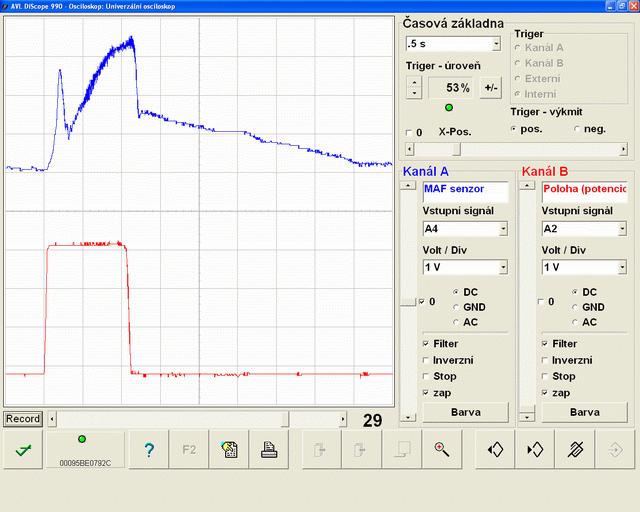

MAF - snímač hmotnosti nasávaného vzduchu (874/5)

modrá - signál MAF
červená - signál polohy akc. pedálu

Účel testu/při projevu: Ověření správné funkce snímače včetně jeho obvodu, průchodnost sacího traktu, případné nasávání falešného vzduchu / posunuté adaptační hodnoty multiplikativní a aditivní, cukání zejména při studených rozjezdech, ztráta výkonu, adekvátní chybové hlášení.
Napojení osciloskopu na Ř.J.:
CH.1 - signál snímače (proti zápornému pólu aku)
CH.2 - signál snímače polohy akceleračního pedálu (proti zápornému pólu aku)
Provedení testu :
zahřátý volnoběh, razantní sešlápnutí akc. pedálu na 1s

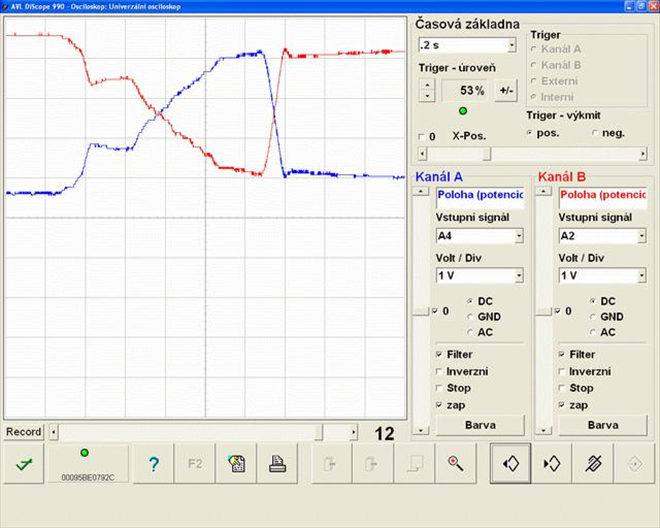

poloha škrtící klapky (874/6)

modrá - vzestupný signál
červená - sestupný signál

Účel testu/při projevu: Ověření správné funkce systému EPC, test potenciometrů na výpadky (napájení, kostra, signál / EPC v nouzovém režimu - nereaguje na akc. pedál, cukání při různých režimech, neproveditelné základní nastavení škr. klapky, adekvátní chybové hlášení
Napojení osciloskopu na Ř.J.:
CH.1 - signál snímače 1 (proti zápornému pólu aku)
CH.2 - signál snímače 2 (proti zápornému pólu aku)
Provedení testu :
zahřátý volnoběh, razantní sešlápnutí akc. pedálu na 1s

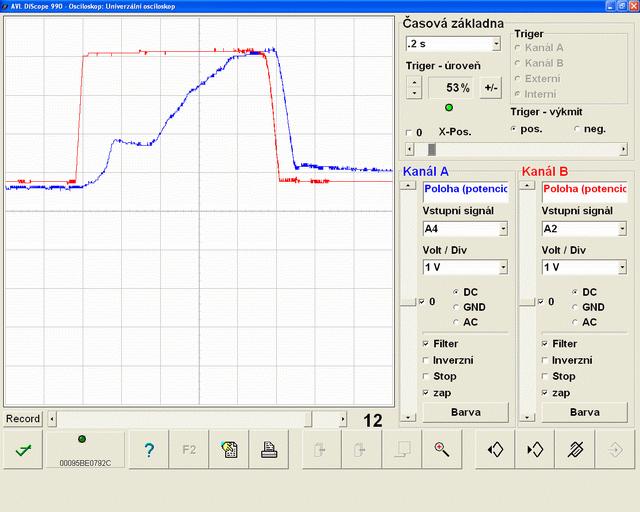

reakce škr. klapky na pedál (874/7)

modrá - poloha škrtící klapky
červená - polohy akc. pedálu

Účel testu/při projevu: Ověření správné funkce systému EPC, test potenciometrů na výpadky (napájení, kostra, signál / EPC v nouzovém režimu - nereaguje na akc. pedál, cukání při různých režimech, adekvátní chybové hlášení
Napojení osciloskopu na Ř.J.:
CH.1 - signál polohy škrtící klapky snímače 1 (proti zápornému pólu aku)
CH.2 - signál polohy akc. pedálu snímače 1 (proti zápornému pólu aku)
Provedení testu :
zahřátý volnoběh, razantní sešlápnutí akc. pedálu na 1s

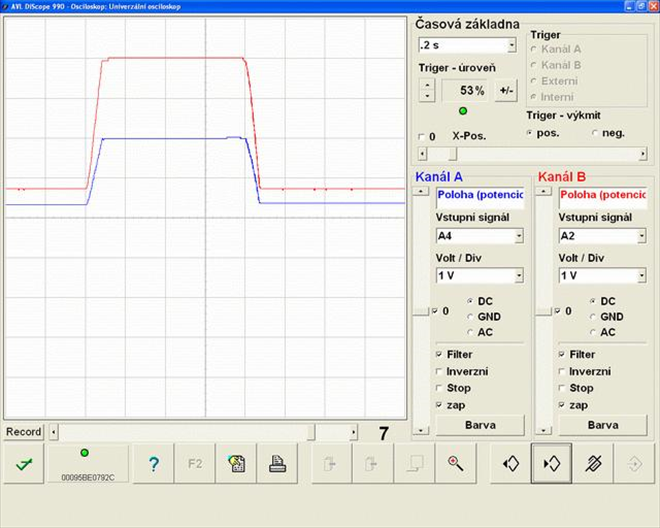

poloha akceleračního pedálu (874/8)

modrá - menší rozsah
červená - větší rozsah

Účel testu/při projevu: Ověření správné funkce snímače ekc. pedálu, test potenciometrů na výpadky (napájení, kostra, signál / EPC v nouzovém režimu - nereaguje na akc. pedál, cukání při různých režimech, adekvátní chybové hlášení
Napojení osciloskopu na Ř.J. :
CH.1 - signál polohy akc. pedálu snímače 2 (proti zápornému pólu aku)
CH.2 - signál polohy akc. pedálu snímače 1 (proti zápornému pólu aku)
Provedení testu :
Motor neběží,zapnuté zapalování, sešlápnutí a uvolnění pedálu

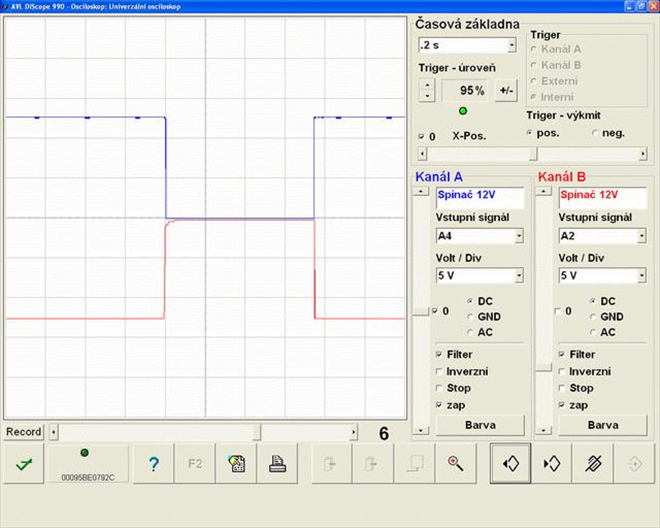

spínače brzdy a spojky (874/9)

modrá - spínač brzdového pedálu - v klidu sepnut (platí i pro spínač spojky)
červená - spínač brzdového pedálu - v klidu rozepnut

Účel testu/při projevu: Ověření správné funkce spímače včetně vedení / nesvítí brzdové světlo, nereaguje na akc. pedál, adekvátní chybové hlášení.
Napojení osciloskopu na Ř.J. :
CH.1 - signál spínače 1 (proti zápornému pólu aku)
CH.2 - signál spínače 2 (proti zápornému pólu aku)
Provedení testu :
Motor neběží,zapnuté zapalování, sešlápnutí a uvolnění pedálu

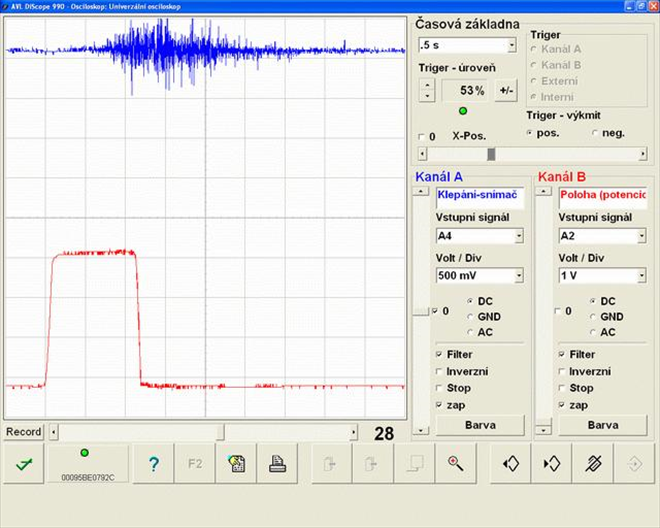

snímač klepání (874/10)

modrá - signál snímače klepání
červená - poloha akc. pedálu s větším napěťovým rozsahem

Účel testu/při projevu: Ověření správné funkce snímače včetně vedení, zjišťování hluků klikového a rozvodového mechanismu / snížený výkon motoru, adekvátní chybové hlášení.
Napojení osciloskopu na Ř.J.:
CH.1 - signál snínače 1 (proti zápornému pólu aku)
CH.2 - signál snímače polohy akc. pedálu (proti zápornému pólu aku)
Provedení testu :
Zahřátý volnoběh, razantní akcelerace ma 1s

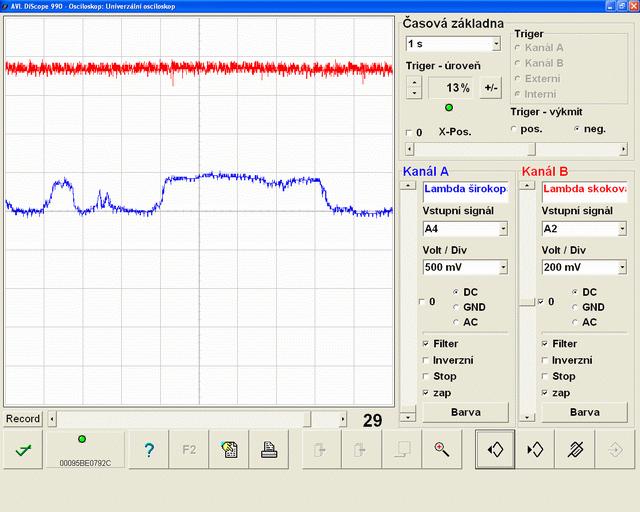

lambda sonda - okruh uzavřen, volnoběh (874/11)

modrá - LS širokopásmová před katalyzátorem
červená - LS skoková za katalyzátorem

Účel testu/při projevu: Ověření správné funkce snímače, zjišťování základních funkcí systému / vysoká spotřeba, posunuté adaptační hodnoty směsi, cukání při různých režimech, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici LS (popř. na Ř.J.) :
CH.1 - signál širokopásmové LS (proti zápornému pólu aku)
CH.2 - signál skokové LS (proti zápornému pólu aku)
Provedení testu :
Zahřátý volnoběh

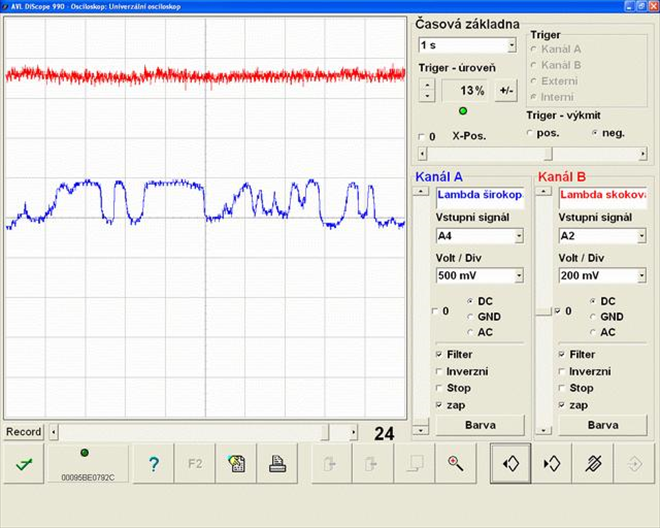

lambda sonda - okruh uzavřen, 1500 rpm (874/12)

Provedení testu :
zahřátý motor, nastavit otáčky 1500 rpm

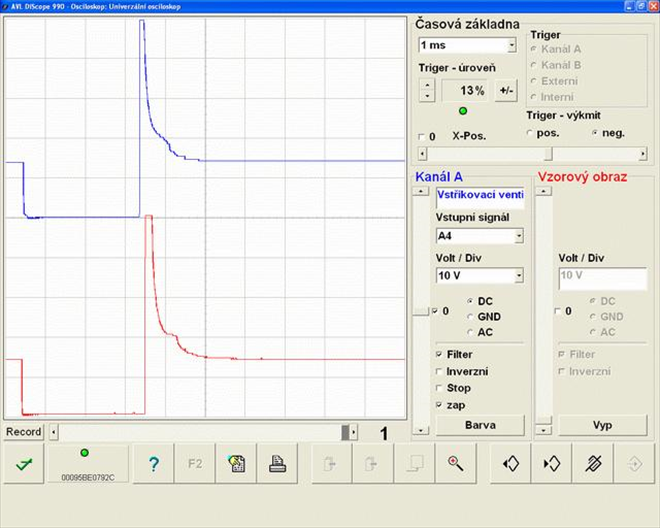

vstřikovací signál (874/13)

modrá - signál
červená - orientační přednastavený vzor

Účel testu/při projevu: Ověření správné funkce vstřikovacího ventilu včetně jeho obvodu, zjišťování odchylek od směšovacího poměru / vysoká spotřeba, posunuté adaptační hodnoty směsi, cukání při různých režimech, nepravidelný chod motoru, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici vstřikovacího ventilu:
CH.1 - spínací strana obvodu (proti zápornému pólu aku)
Provedení testu :
Zahřátý volnoběh

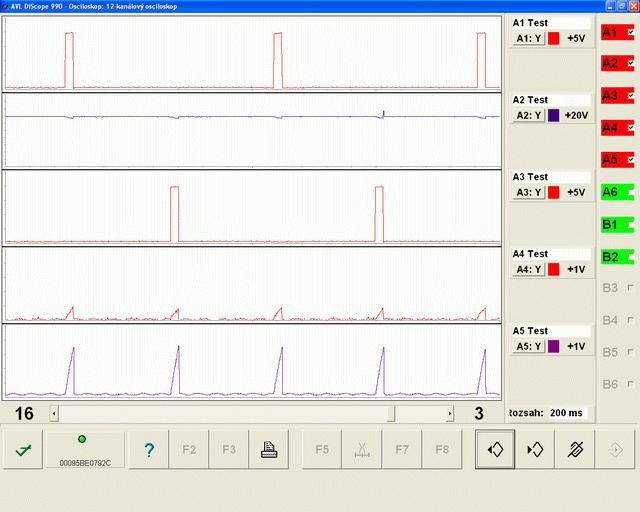

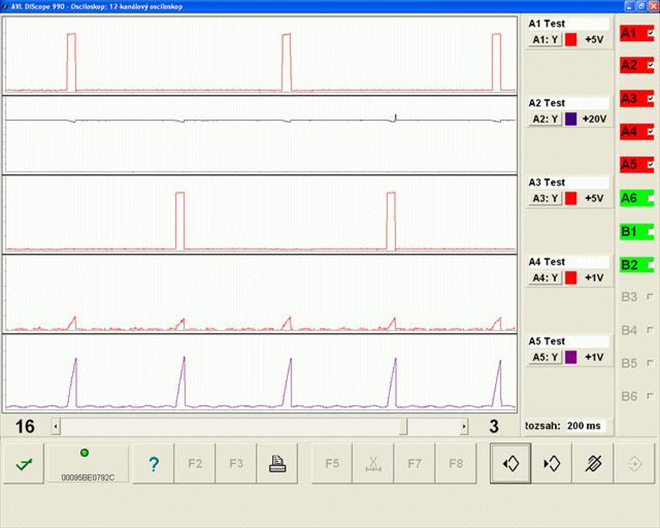

zapalování - svorkovnice zap. trafa (874/14)

CH A1 – impulzy pro zap. cívku 1. a 4. válce
CH A2 – napájení cívky a koncového stupně
CH A3 – ukostřování primáru
CH A4 – impulzy pro zap. cívku 2. a 3. válce
CH A5 – saturační proud primáru (1V/10A)

Účel testu/při projevu: Ověření všech podmínek pro funkci zapalovacího trafa, ověření funkce primárního obvodu / cukání při různých režimech, nerovnoměrný chod motoru, chybové hlášení na výpadky válců.
Napojení osciloskopu :
Příslušné signály na svorkovnici zap. trafa (proti kostře aku)
Provedení testu :
Zahřátý volnoběh

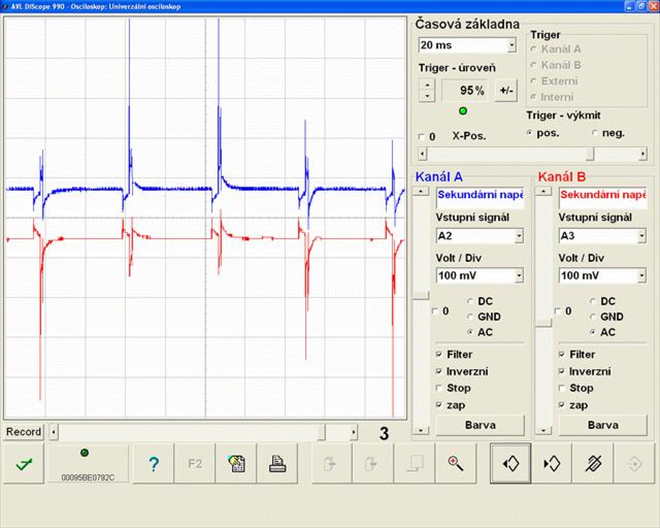

sekundární napětí - výpadky (874/15)

modrá - kladná polarita jisker
červená - záporná polarita jisker

Účel testu/při projevu: Ověření správné funkce zap. trafa a zap. svíček / cukání při různých režimech, nepravidelný chod motoru, chybové hlášení na výpadky válců.
Napojení osciloskopu :
CH.1 - kapacitní kleště na záporných jiskrách (proti zápornému pólu aku)
CH.2 - kapacitní kleště na kladných jiskrách (proti zápornému pólu aku)
Provedení testu :
Zahřátý volnoběh, popř. akcelerace

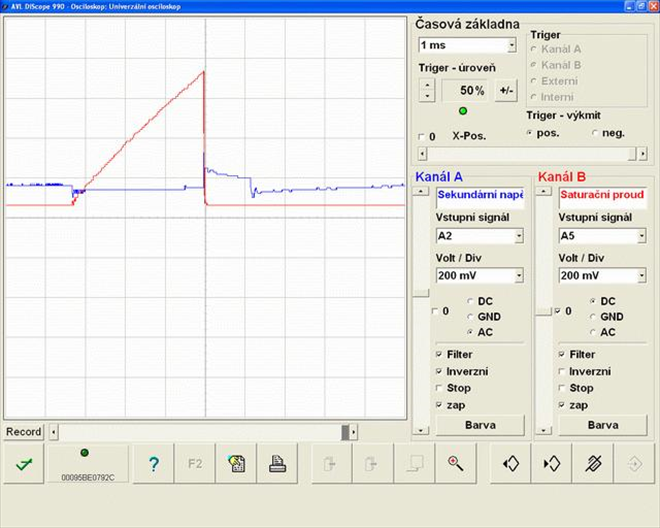

sekundární napětí, primární proud (874/16)

modrá - sekundární napětí jednoho válce
červená - primární proud jednoho válce

Účel testu/při projevu: Ověření správné funkce primárního a sekundárního vinutí zap. trafa / cukání při různých režimech, nepravidelný chod motoru, chybové hlášení na výpadky válců.
Napojení osciloskopu :
CH.1 - kapacitní kleště na sekundární kabel příslušného válce (proti zápornému pólu aku)
CH.2 - proudové kleště na napájení zap. trafa příslušného válce (proti zápornému pólu aku)
pozn. k zapojení
trigrovat signálem primárního proudu (kanál B)
Provedení testu :
Zahřátý volnoběh, popř. akcelerace

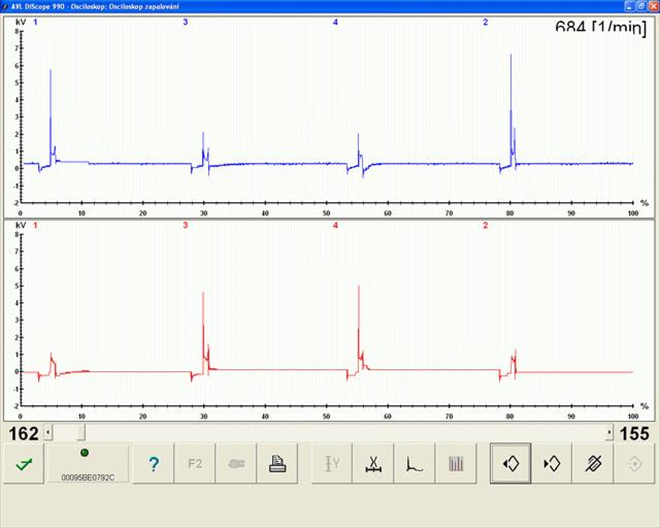

osciloskop zapalování - volnoběh (874/17)

modrá - záporná polarita jisker
červená - kladná polarita jisker

Účel testu/při projevu: Oveření stejných podmínek pro hoření jiskry ve všech válcích/ cukání při různých režimech, nepravidelný chod motoru, chybové hlášení na výpadky válců.
Napojení osciloskopu :
CH.1 - kapacitní kleště na zápornou polaritu jisker (proti zápornému pólu aku)
CH.2 - kapacitní kleště na kladnou polaritu jisker (proti zápornému pólu aku)
pozn. k zapojení
trigrovat signálem pick-up kleští
Provedení testu :
Zahřátý motor, razantní akcelerace do max, otáček.

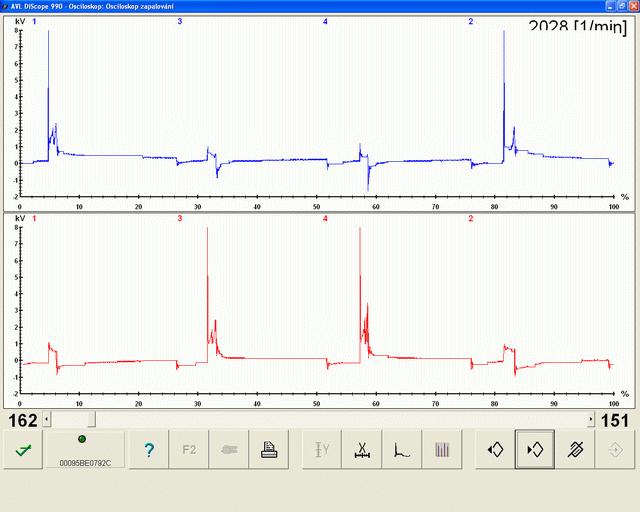

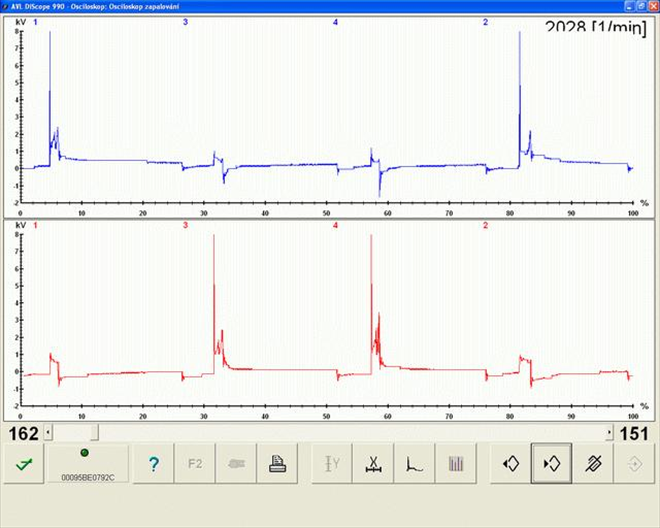

osciloskop zapalování - akcelerace 1 (874/18)

2000 rpm v krátkodobé zátěži při akceleraci

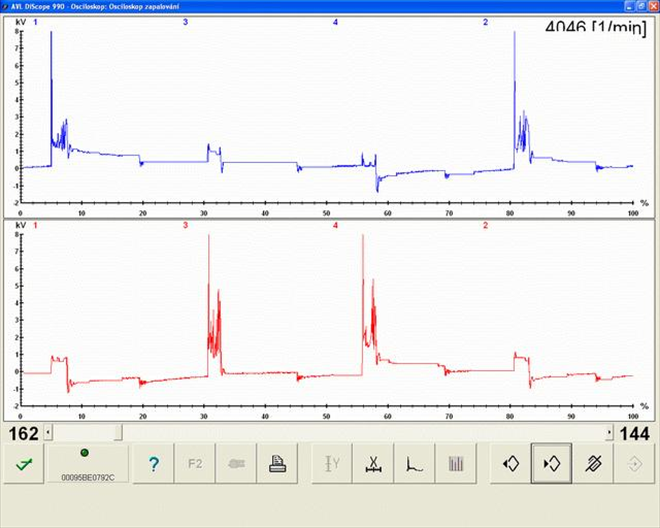

osciloskop zapalování - akcelerace 2 (874/19)

4000 rpm v krátkodobé zátěži při akceleraci

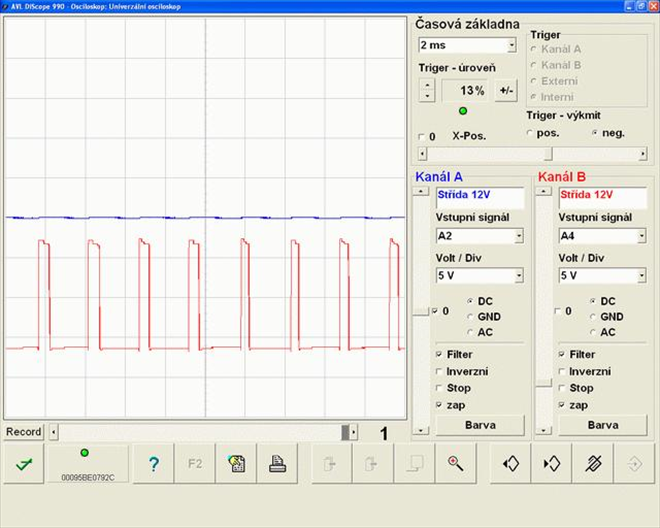

nastavovač volnoběhu (874/20)

modrá - kostra (při akceleraci se mění na 14V)
červená - impulzy

Účel testu/při projevu: Ověření podmínek pro funkci nastavovače / nepravidelný volnoběh, neproveditelné základní nastavení, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici nastavovače:
CH.1 - signál 1 od Ř.J. (proti zápornému pólu aku)
CH.2 - signál 2 od Ř.J. (proti zápornému pólu aku)
Provedení testu :
Zahřátý volnoběh

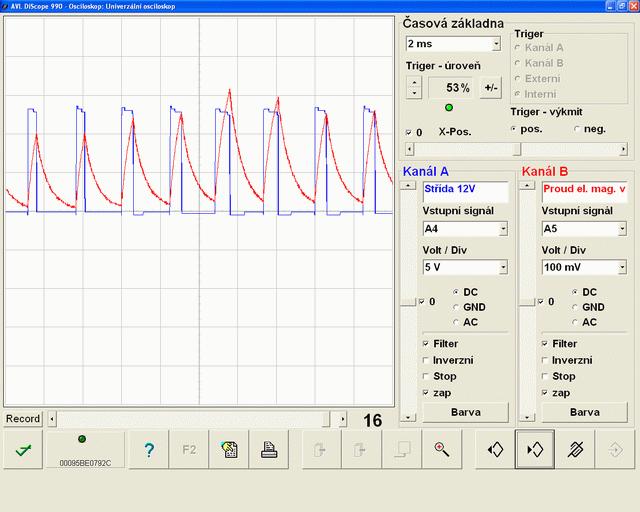

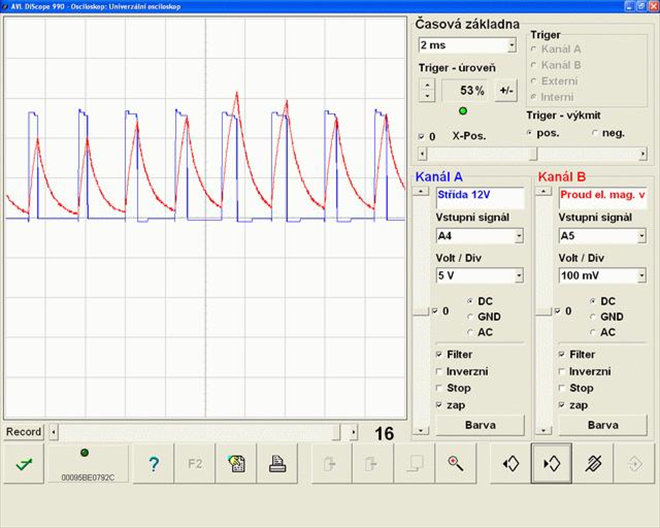

nastavovač volnoběhu - proud (874/21)

modrá - impulzy - napětí
červená - proud nastavovače

Účel testu/při projevu: Ověření funkce nastavovače / nepravidelný volnoběh, neproveditelné základní nastavení, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici nastavovače:
CH.1 - signál 2 od Ř.J. (proti zápornému pólu aku)
CH.2 - proudové kleště na jeden z pinů (proti zápornému pólu aku)
Provedení testu :
Zahřátý volnoběh, vyvolání regulace zařazeným rychl. stupněm

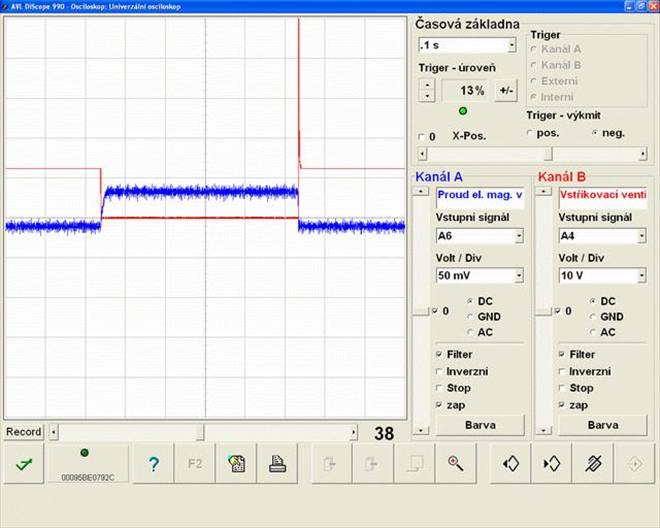

ventil odvětrání nádobky (AKF) (874/22)

modrá - proud ventilu
červená - impulzy

Účel testu/při projevu: Ověření funkce ventilu včetně jeho obvodu / nepravidelný volnoběh, bohatá směs, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici ventilu:
CH.1 - proudové kleště na jednom z pinů ventilu (proti zápornému pólu aku)
CH.2 - ukostřovací pin na svorkovnici ventilu (proti zápornému pólu aku)
Provedení testu :
Režim sériové diagnostiky - diagnóza akčních členů.

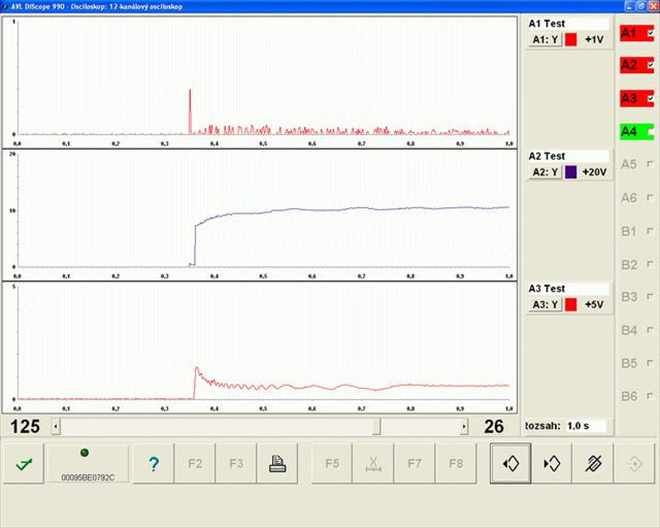

palivové čerpadlo (874/23)

CH A1 - kostra
CH A2 - napětí
CH A3 - proud (1V/10A)

Účel testu/při projevu: Ověření funkce čerpadla a jeho obvodu/ výpadky chodu motoru, nelze nastartovat
Napojení osciloskopu na svorkovnici čerpadla:
Příslušné měřící sondy (proti zápornému pólu aku)
Provedení testu :
start,volnoběh

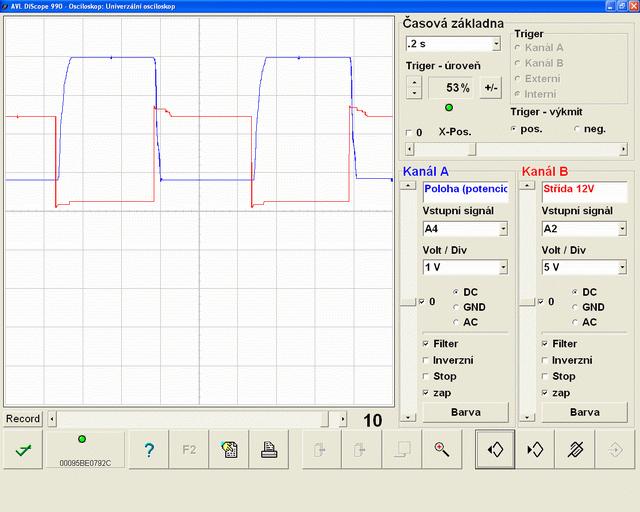

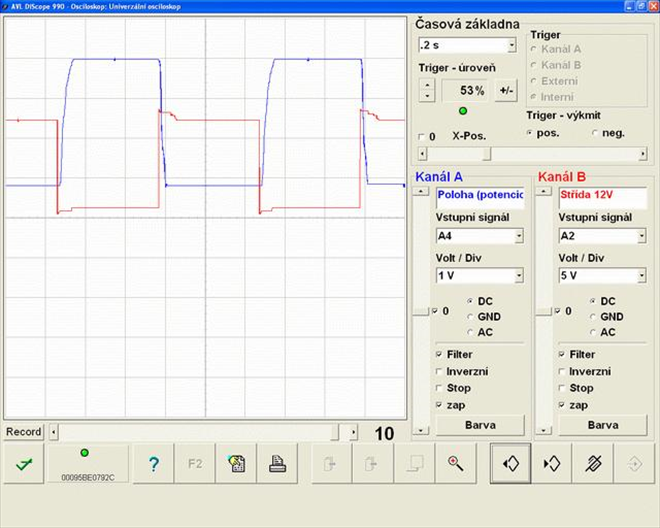

ventil recirkulace spalin (AGR) (874/24)

modrá - potenciometr ventilu
červená - impulzy

Účel testu/při projevu: Ověření funkce ventilu a jeho obvodu / cukání motoru v ustálených režimech, nepravidelný až neudržitelný volnoběh, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici ventilu:
CH 1 - signál potenciometru (proti zápornému pólu aku)
CH 2 - spínací strana ventilu (proti zápornému pólu aku)
Provedení testu :
Režim sériové diagnostiky - diagnóza akčních členů

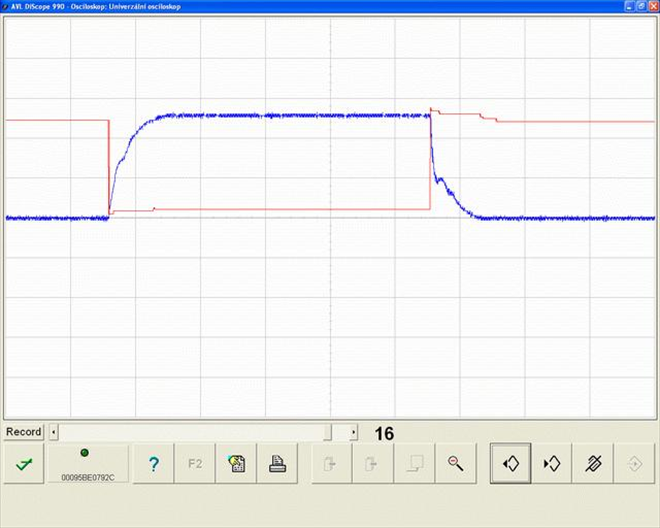

ventil recirkulace spalin (AGR) - proud (874/25)

modrá - proud ventilu (1 dílek-500mA)
červená - impulzy (1 dílek/5V)

Účel testu/při projevu: Ověření funkce ventilu a jeho obvodu / cukání motoru v ustálených režimech, nepravidelný až neudržitelný volnoběh, adekvátní chybové hlášení.
Napojení osciloskopu na svorkovnici ventilu:
CH 1 - proudové kleště na napájení ventilu (proti zápornému pólu aku)
CH 2 - spínací strana ventilu (proti zápornému pólu aku)
Provedení testu :
Režim sériové diagnostiky - diagnóza akčních členů

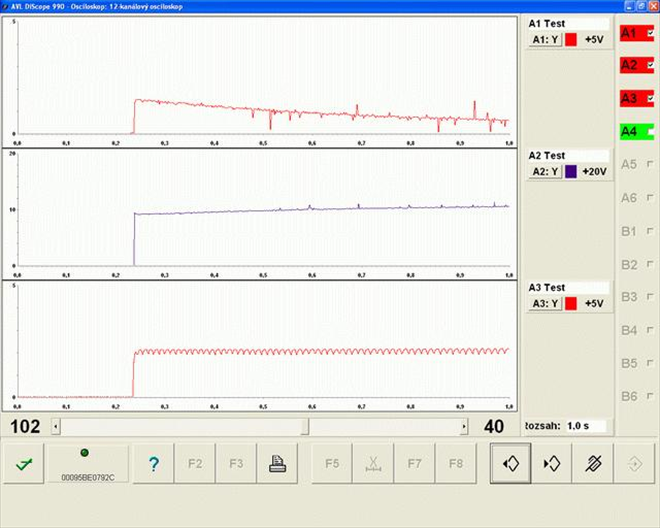

čerpadlo sekundárního vzduchu (874/26)

CH A1 - kostra
CH A2 - napětí
CH A3 - proud (1V/10A)

Účel testu/při projevu: Ověření funkce čerpadla a jeho obvodu
Napojení osciloskopu na svorkovnici čerpadla
Provedení testu :
Režim sériové diagnostiky - diagnóza akčních členů
