Drahé pokusy o opravu kvůli drobečku hlíny
Informace o vozidle
| VIN: | JSAFJB53V0031XXXX |
| Výrobce: | Suzuki |
| Model: | Jimny |
| Rok výroby: | 2005 |
| Kód motoru: | 1,5 DDiS |
| Typ motoru: | K9K 266 |
| Výkon (kW): | 63 kW |
| Převodovka: | Manuální |
| Palivo: | Diesel |
| Najeto: | 109 631 km |
- během jízdy
- [] 4x4 kontrolka svítí permanentní chyba
- [DF022] Teplota nasávaného vzduchu - přerušení nebo zkrat na plus
- [DF037] Obvod brzdového světla
- [DF102] Injektor č.4 - chyba v obvodu injektoru
- [DF115] Plnící tlak, chyba v obvodu - sporadicky
- [DF173] Načtení kódování injektorů - chyba
- trvalá závada
- sporadická závada
Doposud provedeno bez úspěchu
Vyměněno jinými opravnami: Turbo, AGR modul, elektropneumatický měnič pro regulaci plnícího tlaku.
Závěr
VOZIDLO JSEM NEOPRAVOVALTento případ byl typický pro využití logické analýzy. Když jsem holou rukou při akceleraci mačkal hadici od turba, nepotřeboval bych ani osciloskop. Cítil jsem jak vznikne malinko podtlak a při akceleraci nevzniká žádný přetlak. Rotor turba se při odpojení sání točil, ale akcelerací nenabíral žádnou rychlost.
Oprava byla provedena "rozcvičením" ventilu pro 4x4 a odstraněním drobečku hlíny z ústí pro přivedení podtlaku k ovládání 4x4 a turbodmychadla. Kontrolka 4x4 zhasla a motoru se vrátli plný výkon.
Obrázky, fotografie a soubory

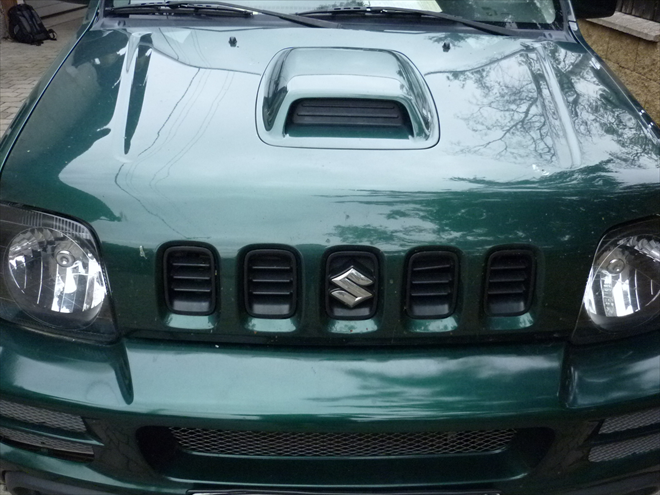

Suzuki Jimny má vestavěn motor Renault 1,5 cdi K9K (4713/1)
Signál váhy vzduchu a plnícího tlaku při akceleraci (4713/2)
1 černá = měřič množství nasávaného vzduchu
2 zelená = plnící tlak

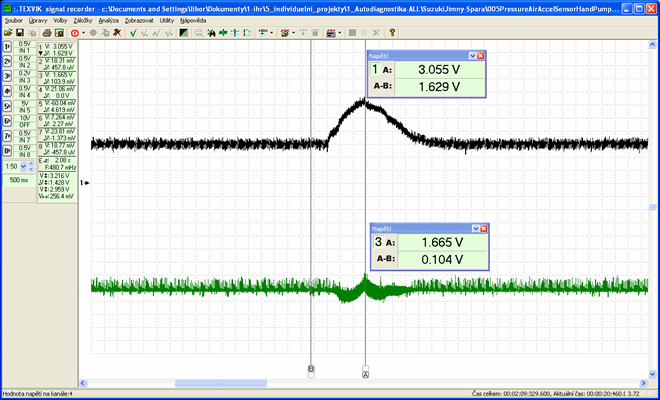

Při akceleraci je vidět v sání spíše podtlak než přetlak. Okamžitě jsem přezkoušel čidlo tlaku - měřilo ale přesně. Chyba je v malém tlaku v sání.
Signál váhy vzduchu a plnícího tlaku při akceleraci 2 (4713/3)
1 černá = měřič množství nasávaného vzduchu
2 zelená = plnící tlak

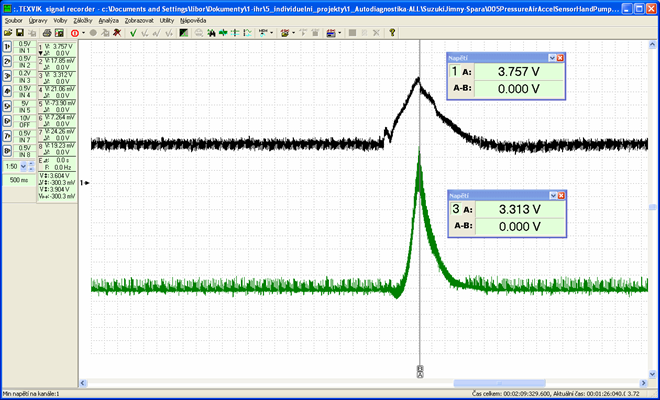

Tento záznam pochází ze stavu, kdy jsem ruční podtlakovou pumpou ovládal regulaci turba na maximální tlak (lopatky v tangenciálním směru nejrychlejšího proudění)... a hele, plnící tlak vyskočil při akceleraci až na 3,3V - i hadice ztvrdly!
Co se blyští, je sice nové, ale bylo vyměněno možná zbytečně (4713/4)
Výměny, které motoru nenavrátily výkon. Turbo, AGR Modul, EPW měnič jsou nové. Pro diagnostiku jsou napojeny jen snímač plnícího tlaku a váha.

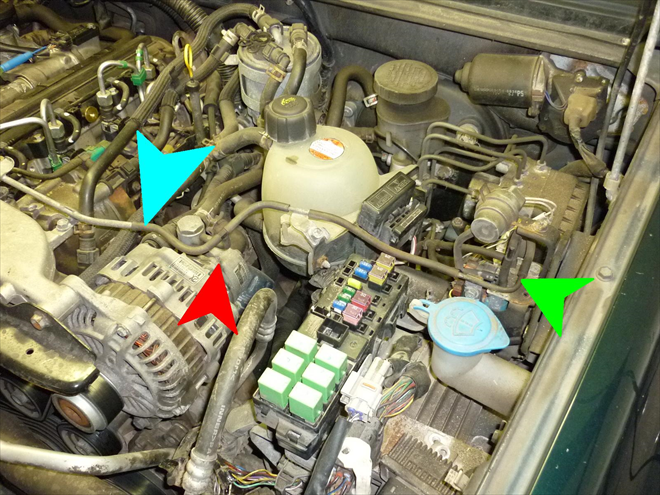

Podtlakový systém (4713/5)
Červená šipka = vakuová pumpa na alternátoru
Zelená šipka = ventilový blok pro pohon 4x4
Bleděmopdrá šipka = Podtlakové vedení k elektropneumatickému měniči regulátoru plnícího tlaku. V celém podtlakovém systému evidentně chyběl podtlak.

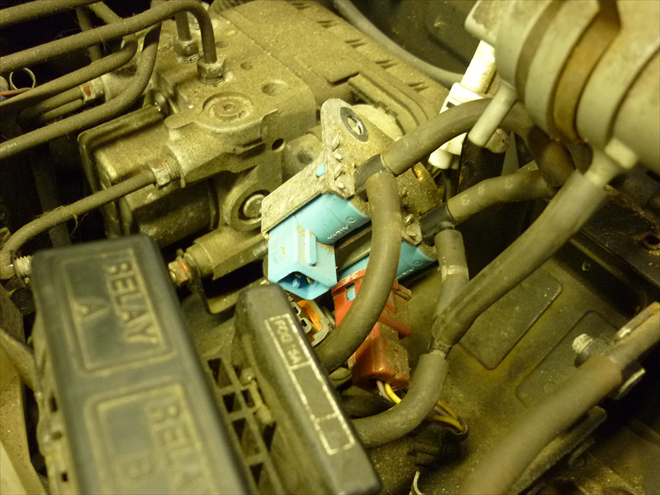

Na řadu přišel ventilový blok pro aktivaci pohonu 4x4 (4713/6)
Ventil přední nápravy byl lehce netěsný. tak jsem s ním cvičil asi 150x za sebou aktivátor testerm až začal pěkně čistě cvakat, což na začátku nedělal (asi byl delší dobu bez činnosti). Po této "rozcvičce" byl ventil zase 100% těsný.
Nesprávně sedící filtrační vložka v přivzdušnění ventilu pro 4x4 (4713/7)

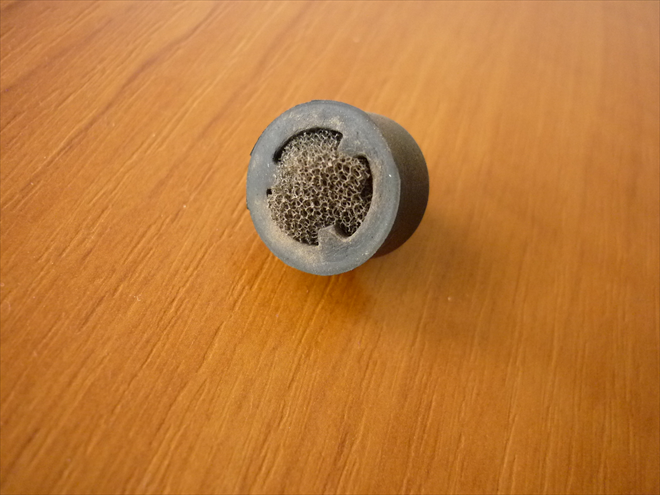

Venmtil bloku pro 4x4x má na spodní straně filtrační vložku proti nečistotám, která seděla nějak nakřivo a dovnitř mohly nečistoty. Filtr jsem vyrobil nový a veškerý systém jsem řádně profoukal stlačeným vzduchem.

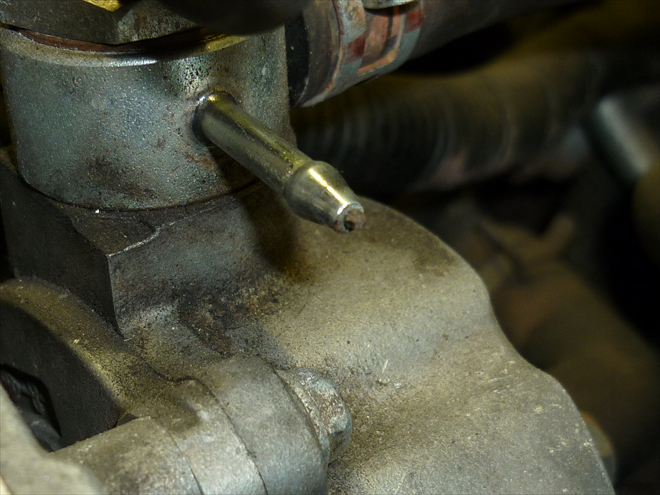

Následek nesprávně sedící filtrační vložky - drobeček hlíny ucpal jediný přívod do vakuové pumpy (4713/8)
Tak kvůli tomuhle drobečku hlíny se trápily opravny i majitel celé týdny. Přitom jej stačilo hned na začátku odstranit :-))).
